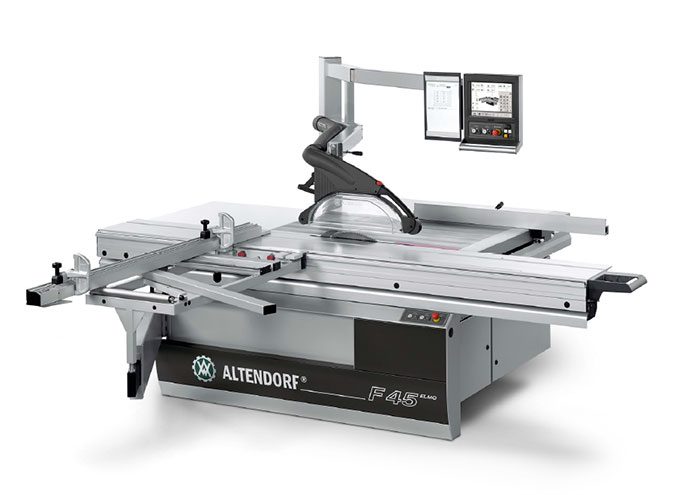

F 45 ELMO III D

F 45 ELMO III D – теперь материалы можно пилить с еще большей гибкостью и эффективностью

В тех случаях, когда необходимо выполнять работы на высочайшем уровне, круглопильный форматный станок F 45 ELMO – это именно то, что вам нужно. Станок F 45 ELMO III D от компании Altendorf вновь демонстрирует возможность превзойти показатели даже самой высокой точности. Этот станок, в состав которого входит поворотный пильный агрегат с возможностью поворота на 46° в обе стороны, гарантирует еще больше гибкости при форматном пилении под углом как простых как и в двух плоскостях. Поскольку пильный диск можно поворачивать в сторону заготовки, больше не нужно поддерживать тяжелые заготовки, а это обеспечивает еще большую эргономичность. Заготовки с чувствительной поверхностью можно обрабатывать лицевой стороной вверх, не повреждая чувствительную поверхность материала. Тем не менее, одна черта осталась неизменной: позиционирование пильного диска по высоте, изменение угла поворота и положения параллельного упора осуществляется электромеханически при вводе значений на 12-дюймовом сенсорном дисплее и нажатии кнопки «Пуск» – точно так же, как это было на станке Altendorf F 45 ELMO III.
Заказать оборудование

Технические характеристики

Высота пильных дисков
Диаметр пильного диска мм 250 300 350 400 450 500* (опция) 550* (опция)
Высота пильного диска при 90° (мм) 0 – 50 0 – 80 0 – 105 0 – 130 25 – 155 50 – 180 100 – 205
Высота пильного диска при -45° (мм) 0 0 – 4 0 – 38 0 – 55 18 – 72 35 – 89 71 – 106
Высота пильного диска при +45° (мм) 0 – 22 0 – 32 0 – 73 0 – 90 18 – 107 35 – 124 71 – 142

* На станках с использованием подрезного агрегата, подрезной диск необходимо снять вместе с передним и задним фланцем или системой RAPIDO.

Мощность привода Номинальная Пиковая Диапозон частоты вращения
Пильный агрегат 5 кВт 11 кВт 2 000 – 5 000 об/мин
Агрегат для нанесения пропилов
с нижней стороны, Ø 180 мм
0,5 кВт 0,9 кВт 6 000 об/мин
Подсоединение системы отсоса пыли
Верхний аспирационный патрубок: Ø = 80 мм
Нижний аспирационный патрубок: Ø = 120 мм
Разрежение: 1 200 Па в общей аспирационной трубе,
Ø = 140 мм
Расход воздуха: Vmin = 1 110 м3/с при скорости 20 м/сек.

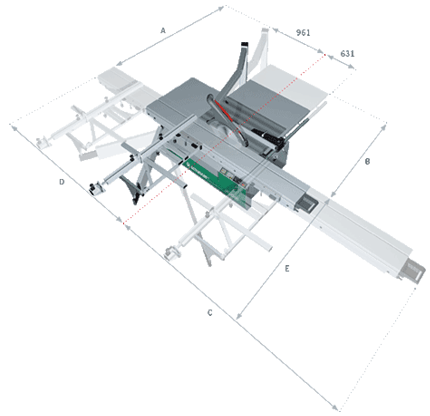

Площадь, требуемая под станки Altendorf F 45 ELMO:
A Ширина распила + 330 мм
B Ширина распила + 310 мм
Ширина распила + 400 мм
с ручным управл. и системой DIGIT X
с системой F 45 ELMO III или F 45 ELMO IV
C Длина каретки + 360 мм
D Длина каретки + 290 мм
E Поперечный поворотный упор
Поперечный поворотный упор, DIGIT L
Поперечный поворотный упор, F 45 ELMO IV
Поперечный упор на длину распила до 3 200 мм
1 970 – max. 3 635 мм
1 970 – max. 3 335 мм
2 100 – max. 3 650 мм
1 445 – max. 3 330 мм
Вес станка в зависимости от исполнения
870 kg – 1 170 кг
Высота рабочего стола
910 мм
