Программное обеспечение

Базис-Раскрой

Cовременная программа с наглядным и понятным интерфейсом, реализующая мощный алгоритм автоматического формирования оптимальных карт раскроя прямоугольных заготовок на плитах заданного размера с выводом всей необходимой статистической информации — площадь и размеры заготовок, количество и длина резов, коэффициент использования материала, количество и размеры полезных обрезков. Благодаря широкому набору настроек Базис-Раскрой является лучшим выбором для решения задачи площадного раскроя.

Возможности модуля:

  • Большое количество технологических настроек, позволяющих наилучшим образом адаптировать модуль к конкретным условиям производства, используемому инструменту и оборудованию.
  • Формирование карт раскроя с учетом текстуры материала каждой детали, размеров стандартных плит, наличия полезных обрезков, отступа от края плиты, ориентации первых резов, припусков на чистовую обработку.
  • Возможность отображение на картах раскроя контуров деталей, как площадном, так и при линейном раскрое. Что важно при раскрое столешниц, постформинга и т.п.
  • Многокритериальная оптимизация карт раскроя и задание приоритетов действия критериев оптимизации.
  • Получение альтернативных вариантов карт раскроя с различным направлением первых резов плит в одном сеансе работы.
  • Раскрой проекта — произвольного множества изделий и их количества, составляющих некоторый конкретный заказ.
  • Разбиение большой партии изделий на более мелкие партии, оптимальные для обеспечения равномерной загрузки оборудования в цехе.
  • Автоматизированный подбор оптимального количества изделий в партии.
  • Формирование базы обрезков с заданием критерия их сортировки.
  • Настройка списка выходных расчетных данных, необходимых для размещения на картах раскроя, и внешнего вида самих карт.
  • Формирование дополнительного списка панелей для их размещения на обрезках, получающихся при раскрое панелей основного списка, с целью радикального сокращения количества обрезков.
  • Автоматическое формирование пользовательских бирок, содержащих заданный пользователем набор параметров, представленный как в явном виде, так и в виде штрих-кода.
  • Возможность ручного ввода размеров деталей.
  • Экспорт/импорт всей информации в наиболее распространенные универсальные форматы *.txt, *.xls, *.doc, для связи с другими программами.
Базис-Раскрой
Алгоритм выбора оптимального раскроя
Черновой раскрой

Алгоритм выбора оптимального раскроя:

Для плитных материалов всегда выполняется «гильотинный» раскрой — формируются прямые сквозные резы. В процессе раскроя перебирается большое количество вариантов карт раскроя плиты, из которых автоматически выбирается лучшая в соответствии с шестью критериями оптимизации, приоритет действия которых задает пользователь:

  • максимальный коэффициент использования материала;
  • количество установок размеров;
  • количество поворотов панелей;
  • количество карт раскроя;
  • минимальное количество резов;
  • минимальная длина резов.

Возможность переназначения приоритетов критериев оптимизации позволяет наилучшим образом совместить минимизацию отходов материалов с технологичностью карт раскроя для конкретного производства.

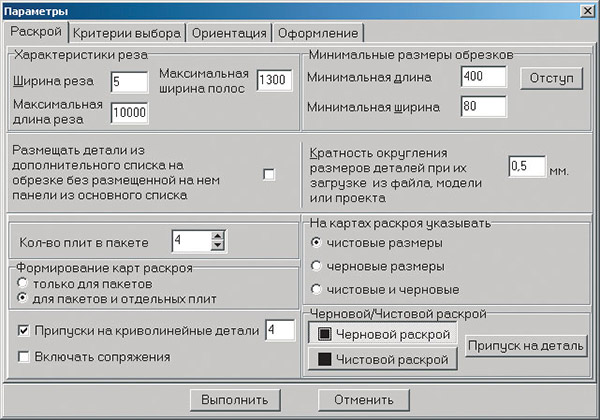

Черновой раскрой

Модуль Базис-Раскрой позволяет реализовать технологию предварительного раскроя материалов с последующим чистовым фрезерованием и одновременной облицовкой кромок.
При выборе данного режима раскроя задаются величины припуска на любую сторону заготовки, а также указывается, какие размеры выводить на картах раскроя черновые, чистовые или и те, и другие.
Для криволинейных элементов панелей реализован дополнительный режим автоматического учета заданных припусков со стороны выступающих криволинейных частей контура для последующей обработки.

Подбор оптимальной партии изделий

Для повышения эффективности работы всех участков предприятия в модуле Базис-Раскрой предусмотрена опция автоматического подбора оптимального размера партии изделий. Она подключается в том случае, когда количество изделий в заказе достаточно большое, и позволяет разбить общее количество изделий на такие партии, карты раскроя которых будут наилучшими с точки зрения установленного приоритета действия критериев.

База полезных обрезков

База полезных обрезков материалов формируется автоматически, в соответствии с заданными параметрами отбора, и может быть использована в последующих раскроях. Для того, что бы информация в базе соответствовала реально имеющимся в наличии обрезкам, в модуле Базис-Раскрой предусмотрены специальные возможнос-ти для ее корректировки. При раскрое каждого материала первоначально проверяется наличие и возможность использования соответствующих обрезков, и только потом производится раскрой целых плит.

Дополнительный список

Для эффективного использования обрезков и минимизации их количества на складе в модуле Базис-Раскрой используются два списка панелей. В основном списке присутствуют те детали, которые необходимо раскроить для текущего заказа. В дополнительный список можно занести детали из следующего заказа или же часто востребованные в конкретном производстве. Детали из дополнительного списка раскраиваются на получившихся обрезках после раскроя деталей из основного списка.
Раскроенные детали из дополнительного списка сохраняются в специальной базе временного хранения. При раскрое очередного заказа, программа автоматически проверяет наличие деталей на складе, и в случае успешного поиска, не включает их в раскрой.

Автоматическое формирование управляющих программ для пильных центров с ЧПУ

В модуль встроен постпроцессор перевода сформированных карт раскроя в управляющую программу для пильного центра, что позволяет использовать модуль Базис-Раскрой вместо оптимизатора пильного центра.

При формировании управляющей программы для ЧПУ, для получения корректных карт раскроя, предусмотрена настройка ряда параметров, учитывающих технологические особенности и ограничения пильного центра.

На форматно-раскроечном станке количество поворотов полосы не ограничено, поскольку повороты осуществляет человек. На пильных центрах количество поворотов полос ограничено системой управления. Как правило, это значение равно 4-5.

Пильный центр может кроить как отдельные плиты, так и пакеты плит. Для этого случая реализовано два алгоритма формирования карт раскроя: кроить только пакеты или кроить пакеты и отдельные плиты.

В первом случае, если количество деталей в задании не кратно заданному количеству плит в пакете оно увеличивается до кратного. Лишние заготовки помещаются на временный склад хранения заготовок и автоматически используются при последующих раскроях.

Во втором случае сначала формируются карты раскроя для пакетов, а для плит, количество которых не кратно количеству плит в пакете формируются отдельные карты, для последующего раскроя на форматно-раскроечных станках.

Реализована сортировка деталей на плите по различным алгоритмам. Это позволяет размещать все узкие и длинные детали в середине плиты, что исключает режим образования «саблевидных» заготовок.
